镁及镁合金
镁是周期表中第二族化学元素，原子序数为12，熔点为615℃，密度为1.74g/cm3。镁及镁合金是理想的牺牲阳极材料，它的优点是密度小、电位负、极化率低，单位质量发生电量大；不足之处是电流效率低（约50%）。镁及镁合金分三大系列；高纯Mg、Mg—Mn、Mg—Al--Zn—Mn。
镁的生产方法采用硅热法生产，此法又叫皮江法。用硅铁在真空和高温的条件下还原煅烧白云石，直接制取金属镁，此法生产的镁是镁蒸馏后结晶得来，所以含杂质很少，非常适合用来制造镁合金阳极。镁的密度为１.74ｇ/cm3 ，开路电位：-1.56v，但土壤中电流效率低，只有５０％左右。标准电极电位：－2.37ｖ， 海水中的稳定电位为：－１．４５Ｖ △E=0.7V在土壤电阻率小于１００Ω.m 的地方可选用镁阳极。高纯镁如果加工成带状阳极，可把应用范围扩大到1170Ω.m的环境中。Ｄ型镁阳极:主要应用在土壤环境中。

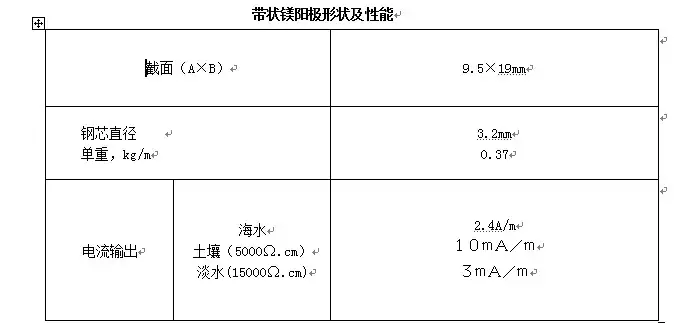

①高纯镁（高电位镁阳极） 高纯镁（含镁大于99.95%）。它具有电位负、机械加工性好的优点。因其负电位大，故有时又称高电位镁阳极。它适用与加工成带状阳极，在电阻率较高的土壤和水中使用。②Mg—Mn合金（高电位镁阳极） 当Mg—Mn合金作为牺牲阳极用时，其电流效率的高低取决于Mg原料纯度，越纯电流效率越高，电位也越负。镁锰也是高电位阳极，它适合于铸造和挤压两种加工方式，主要用于高电阻率环境中。③Mg—Al--Zn—Mn合金（标准镁阳极） Mg—6Al--3Zn—Mn合金阳极的开路电位为-1500mv（sce），在实验室试验的电流效率为60%左右，表面溶解均匀，是土壤中应用最广泛的阳极材料。
